Les modules de transmission optique LW215 et LW216 forment ensemble un système de transmission de données fiable et rapide de signaux industriels via une fibre optique. Tout comme le module émetteur, le module récepteur dispose de 4 canaux indépendants avec entrées et sorties différentielles. Signaux avec un débit de données maximum de 2 Mbit/s. peut être diffusé sur les quatre chaînes. Ces modules LW sont équipés de leurs caractéristiques techniques pour la transmission de signaux de codeurs incrémentaux, de systèmes de mesure et de capteurs. Cependant, des signaux différentiels provenant d'autres sources avec des niveaux RS422 ou push-pull HTL peuvent également être connectés.

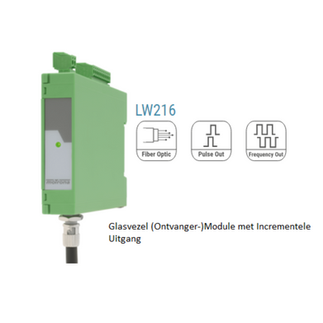

Le module récepteur LW216 convertit les signaux optiques envoyés par l'émetteur sur une ligne à fibre optique jusqu'à 2000 mètres en signaux incrémentaux d'origine, où les niveaux de sortie peuvent être émis au format HTL ou RS422 selon la commande. Le temps de conversion du module émetteur vers la sortie du module récepteur est extrêmement court et inférieur à 300 ns.

Données techniques

• 4 canaux d'entrée indépendants au format A, B, C, D [HTL] ou




  A, /A, B, /B, C, /C, D, /D [RS422], également possible pour un seul canal

• 4 canaux de sortie au format A, B, C, D [HTL] ou




  A, /A, B, /B, C, /C, D, /D [RS422]

• Fréquence d'entrée maximale 1 MHz

• Temps de conversion très court < 300 ns

• Longueur d'onde optique 850 nm

• Distance de transmission jusqu'à 2000 mètres

• Alimentation 5 VDC (pour LW216)

• Alimentation 10 ... 30 VDC (pour LW216-1, LW216-2)

• Boîtier encliquetable pour rail chapeau (selon EN 60715)

• Fibres optiques préconfigurées disponibles
